RF Components / Low-Noise Amplifier
5 MHz〜4000 MHz
低雑音増幅器（LNA）
型番：LAU-0054000-20
- 信頼性の高いSiGe MMICを採用した低雑音増幅器モジュールです。5 MHz〜4000 MHzの広い周波数範囲で、高利得・低雑音の増幅を行います。
- AC100Vの電源ユニットを内蔵。外部のDC電源を用意しなくても、一般的なコンセントにつなぐだけで使えます。
- 周波数範囲
- 5–4000MHz
- 利得（1.575 GHz, Typ.）
- 29.3dB
- 雑音指数（1.575 GHz, Typ.）
- 1.4dB
- 電源
- AC100V
Specifications
仕様（Typ.）
| 1.575 GHz | 2.44 GHz | 3.5 GHz | |
|---|---|---|---|
| 利得（S21） | 29.3 dB | 20.1 dB | 12.8 dB |
| 入力反射損失（S11） | −3.4 dB | −3.4 dB | −4.5 dB |
| 出力P1dB | 3.3 dBm | 0.9 dBm | −1.0 dBm |
| 雑音指数（NF） | 1.4 dB | 2.0 dB | 3.2 dB |
| インターフェース | SMA（オス）– SMA（メス） | ||
| 電源 | AC100V | ||
| 外形寸法 | 30 × 30 × 12 mm | ||
数値はすべて代表値（Typ.）です。詳細はデータシートをご覧ください。

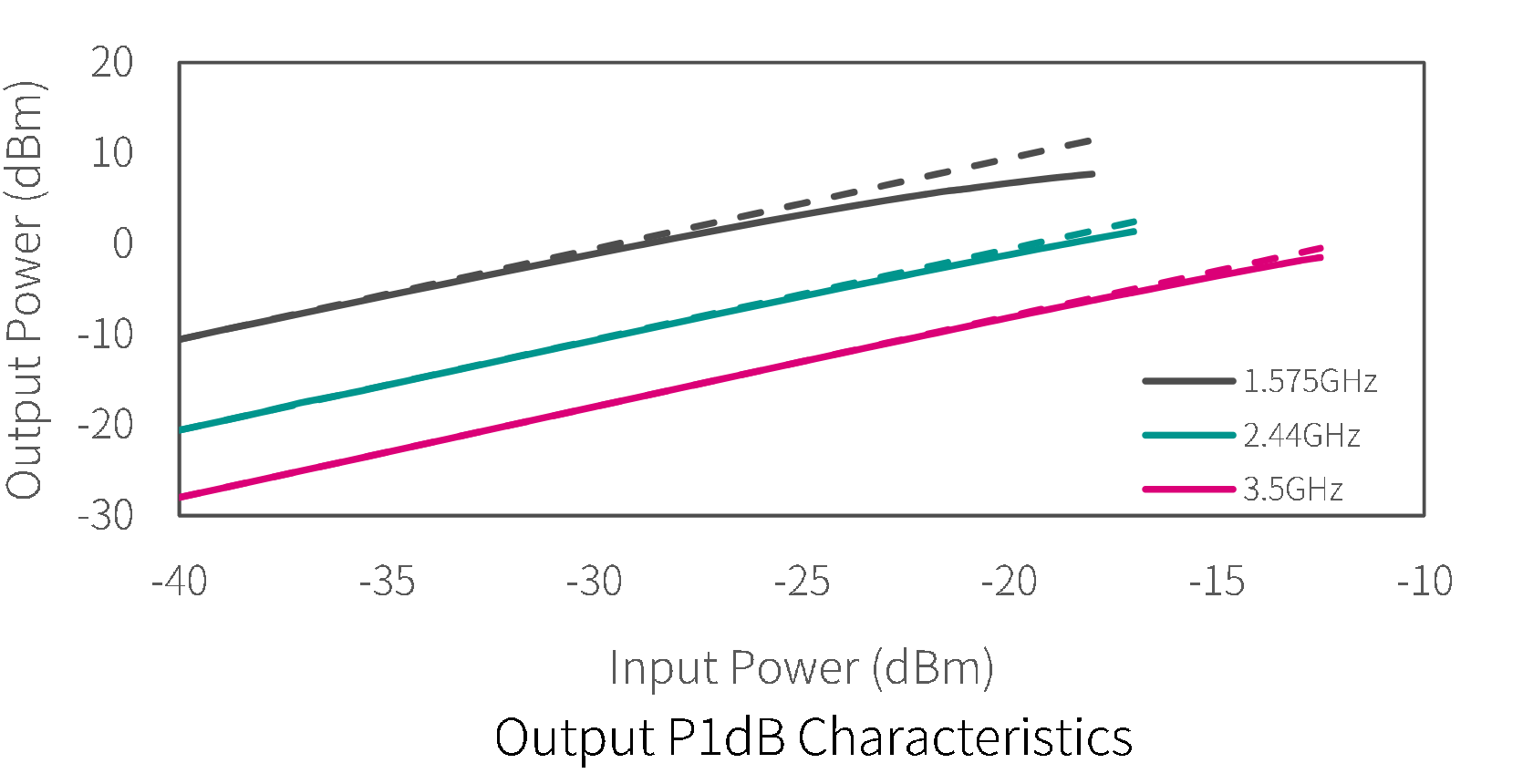

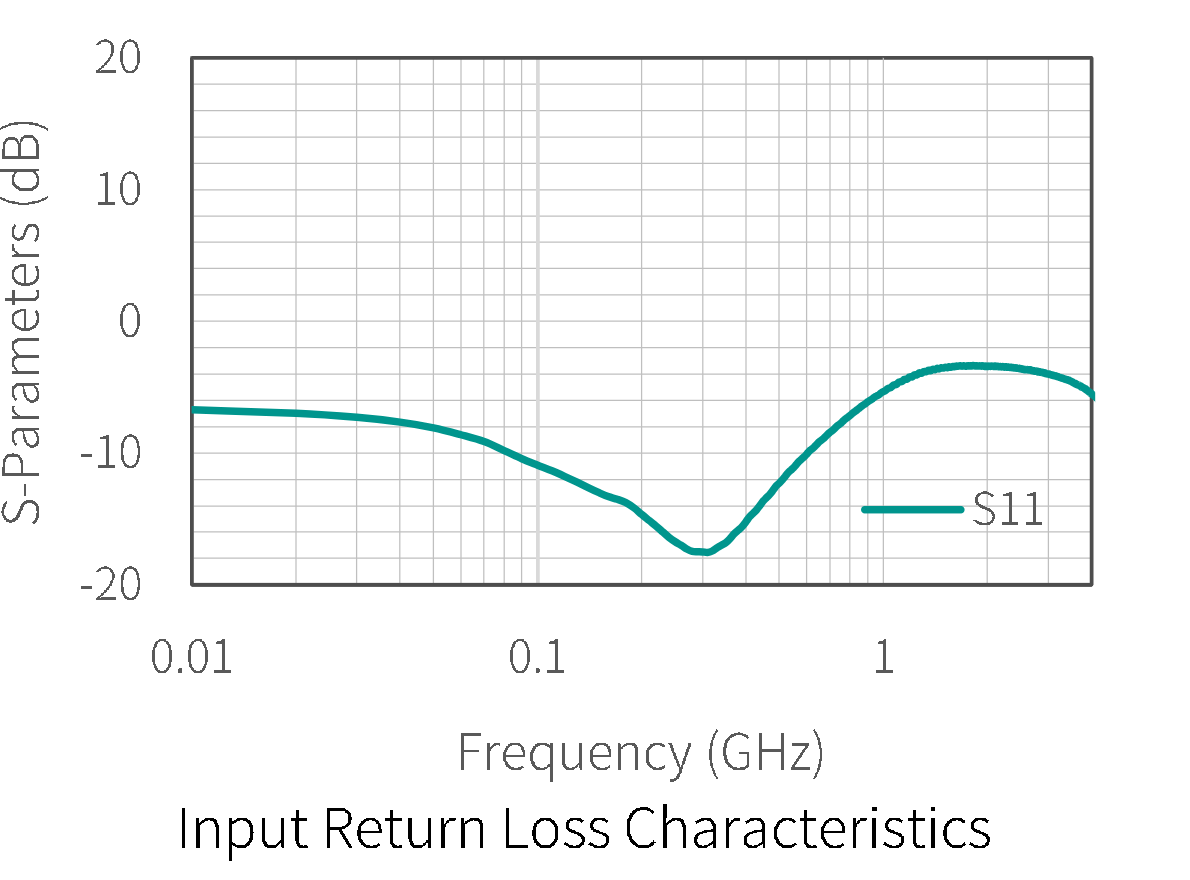

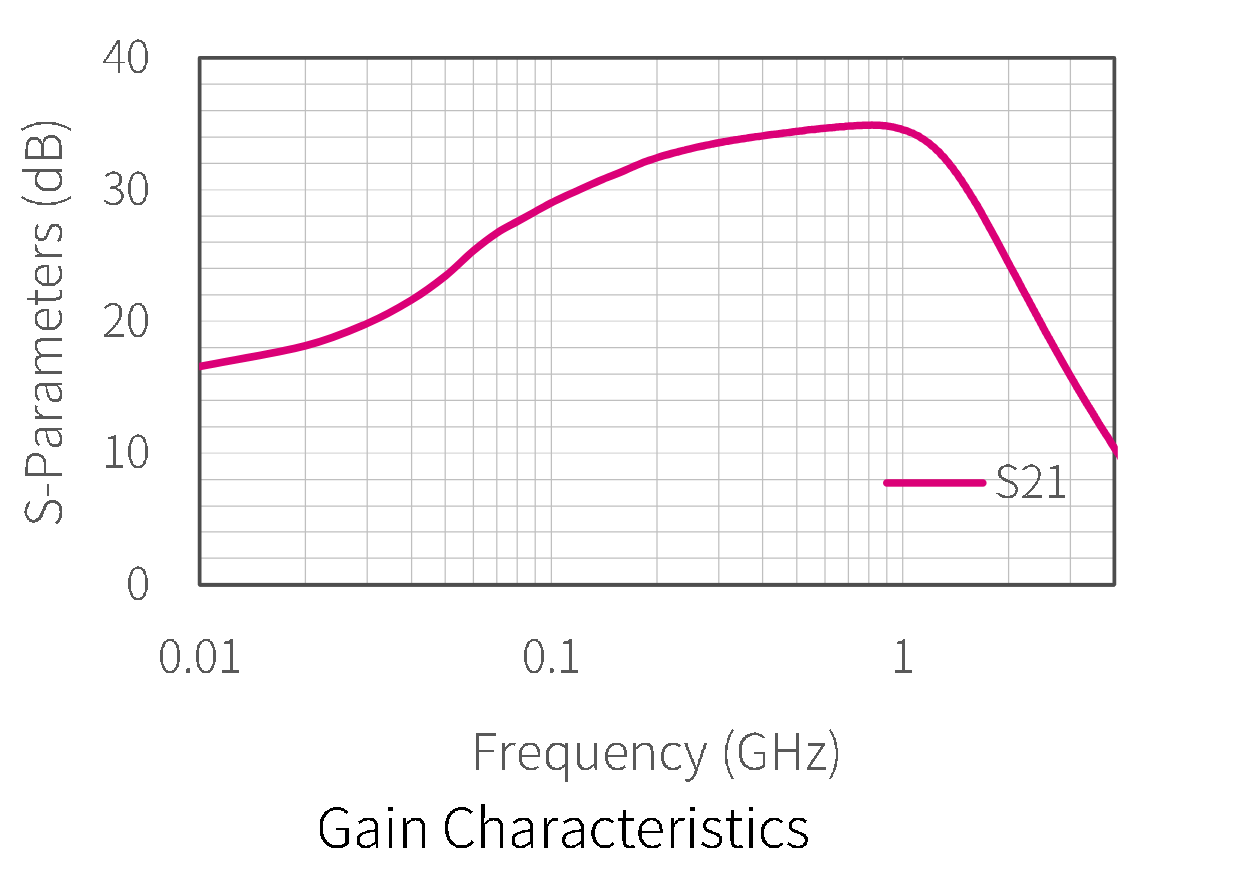

Measurement Results
測定結果
